points d'aspiration

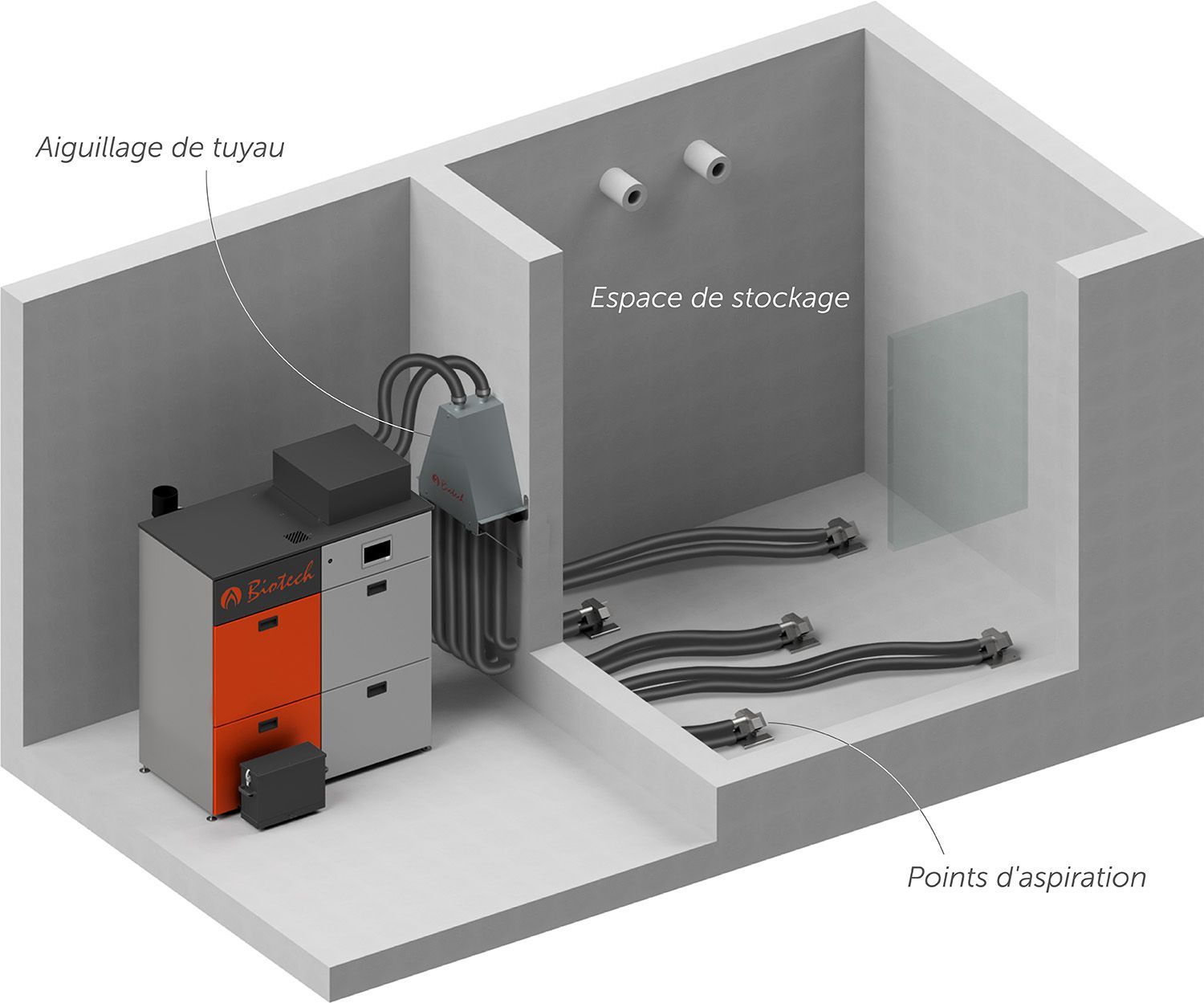

Décharge avec points d'aspiration

Une manière possible de décharger les granulés est au moyen de points d'aspiration. Ceux-ci doivent être répartis au milieu de la pièce. La pellets sont aspirés et vidangés en douceur via des tuyaux Chaudière transporté. Pour utiliser ce type de décharge, un interrupteur de tuyau (3 ou 5 fois) est nécessaire. Ceux-ci sont disponibles en version automatique ou manuelle. L'inverseur automatique de tuyau commute indépendamment entre les points d'aspiration, tandis que le manuel doit être actionné avec un levier.

Il existe deux modes de fonctionnement :


1. Mode de fonctionnement ponctuel


Les points d'aspiration sont contrôlés ici les uns après les autres. Ce n'est que lorsqu'un point d'aspiration a été complètement vidé que le suivant est utilisé jusqu'à ce que le magasin soit vidé.


2. Bon fonctionnement


Le commutateur de tuyau commute entre les différents points d'aspiration et permet ainsi de vider uniformément le silo à pellets.

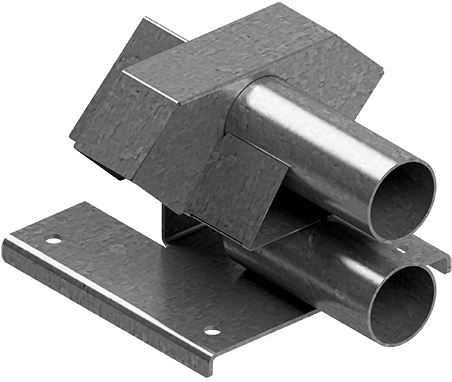

plancher du point d'aspiration

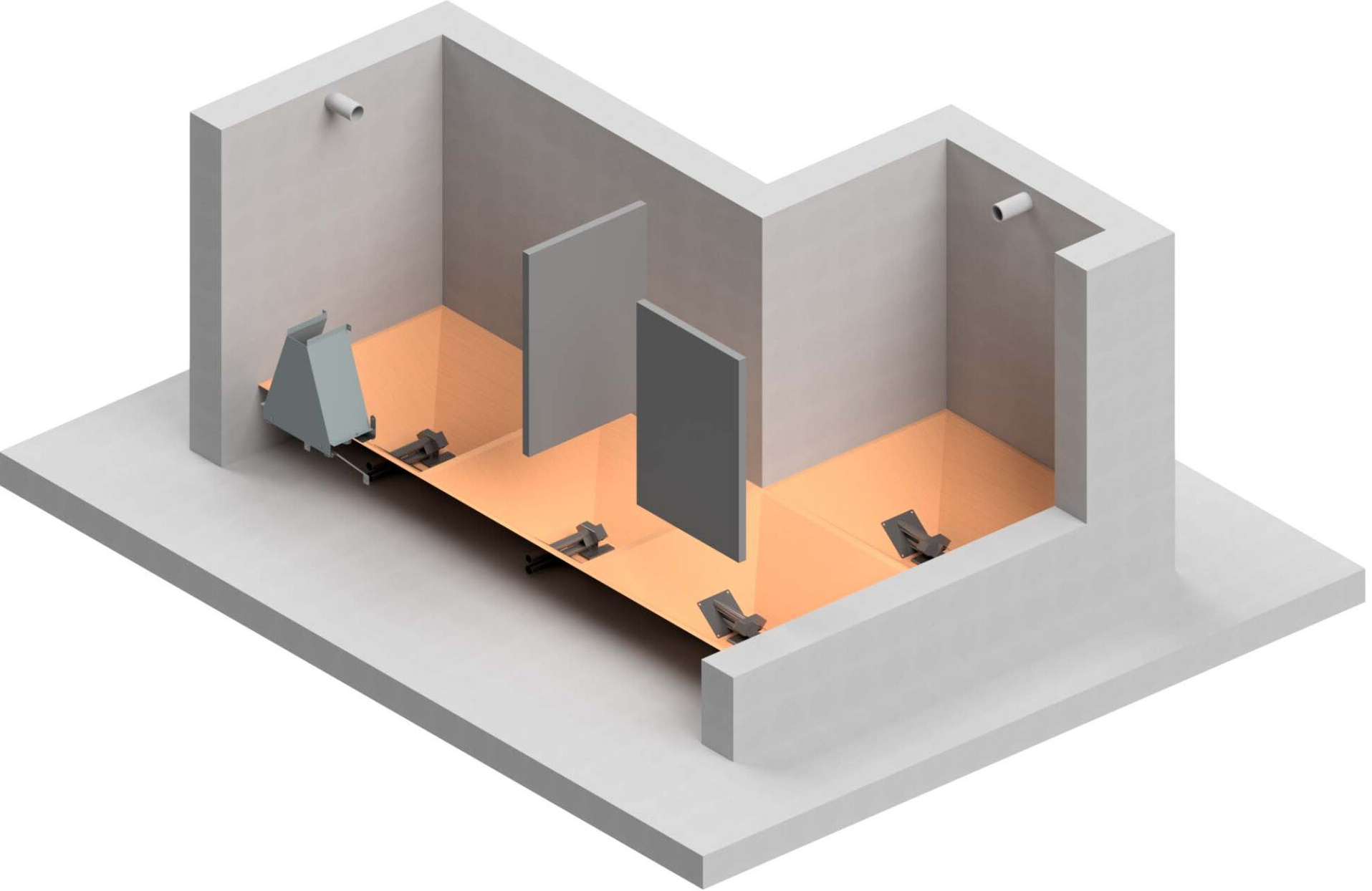

Point d'aspiration pour sol en pente

Sol en pente 45°

Dans le cas d'une vidange par des points d'extraction, il est conseillé d'installer un sol en pente dans le local de stockage. Celui-ci doit être à un angle de 45° pour garantir que les pellets glissent en toute sécurité. Le sol en pente permet de vider complètement le silo à pellets.

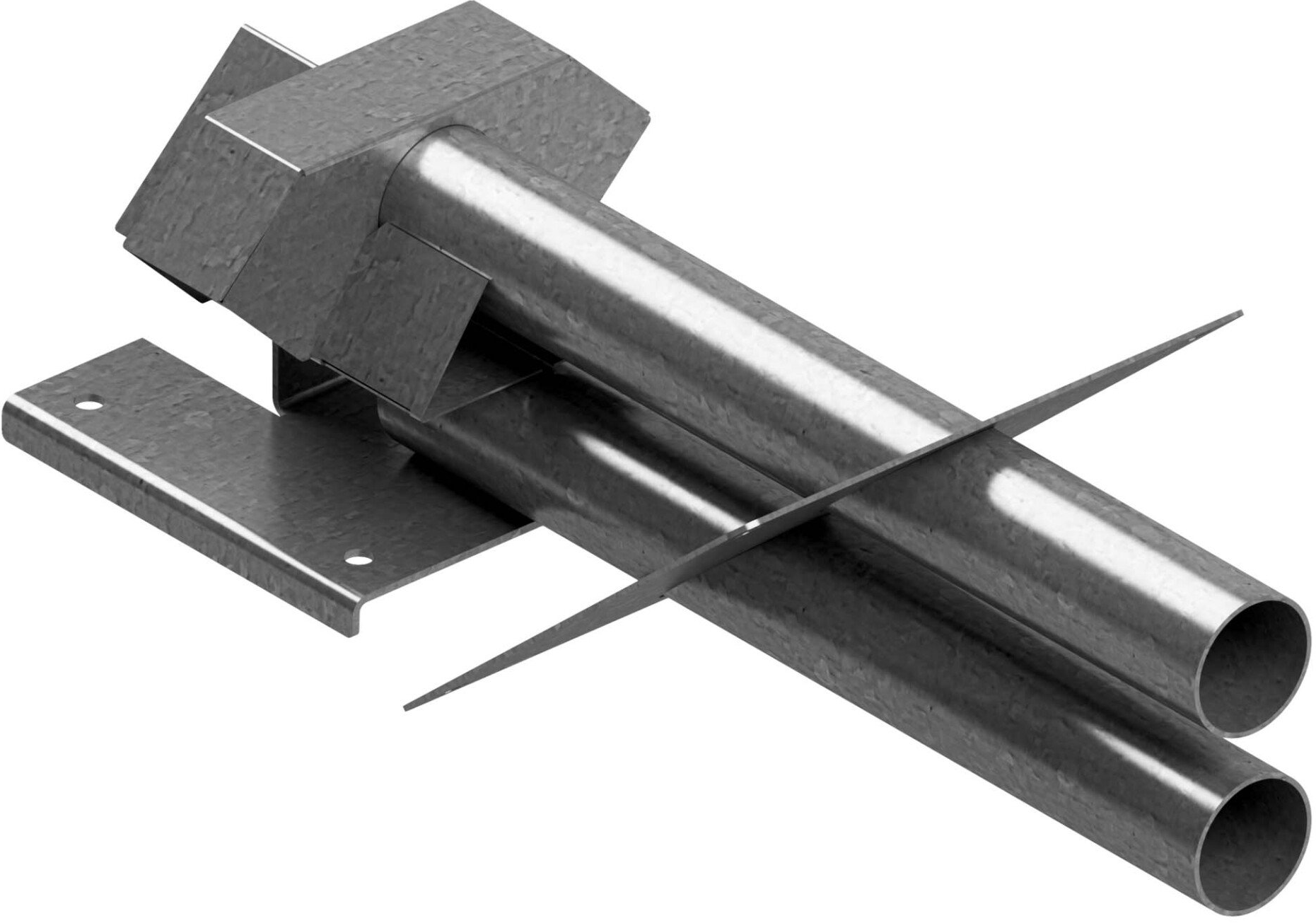

Un local de stockage avec un sol en pente nécessite des points d'aspiration spéciaux qui sont nécessaires pour ce type de stockage.
